MT 6001 : Programmable Duty Pulse Generator |
|
 |
자동차용 전장부품의 구동시험을 위해서는 일반적으로 전용시험기 제작에 의해 구동하거나 Function Generator에 의해 작동하지만 본 장비는 구동 Duty ratio(%) 및 Frequency, 구동전압을 사용자가 설정가능하고 또한, 6가지 사용자 Step 설정(Freguency, Duty, Operation time)및 설정된 Step의 Cycle 운전이 가능하므로 작동 내구시험이 가능한 마이콤 기반의 범용 제어장비입니다. 또한 본 장비는 소형전류구동을 위한 10 Channel의 Push Pull Output과 대용량 부품구동을 위한 10 Channel Open Collector Output이 있습니다.
◆ Push Pull Output Channel : 10 Channel (BNC Connector)
◆ Open Collector Output Channel : 10 Channel (Banana Jack)
◆ Operation Frequency : 4.7Hz ~ 65.6KHz
◆ Duty Control Range : 0% ~ 100%
◆ Push Pull Operation Pulse Voltage : 1.25V ~ 12.68V (내부 Power Supply 사용시)
◆ Open Collector Operation Pulse Voltage : 입력전압에 따라 다를 수 있음
◆ 6가지 사용자 Step(Mode) 설정 기능(Frequency, Duty, Operation time)
◆ 설정된 Step의 Cycle Count 설정 및 운전기능
◆ Manual / External Trigger 구동기능
◆ Duty Ratio 외부 출력기능
◆ Continuous Time 설정 가능. (연속동작 가능)

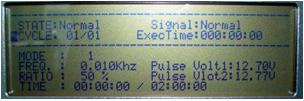

◆ 시험진행시간, 작동사이클, 작동모드 등 Display 기능
◆ 사용자 설정 값의 Flash Rom 저장기능
|
| |
|
 |
|
| |
|
| |
| |
|
|
| |
|
|
;)
;)
