파워트레인 시험계통 |
|
 |
MT 3125-1 : 선박용 연료분사기 성능시험기 (FIE Test Rig) |
|
 |

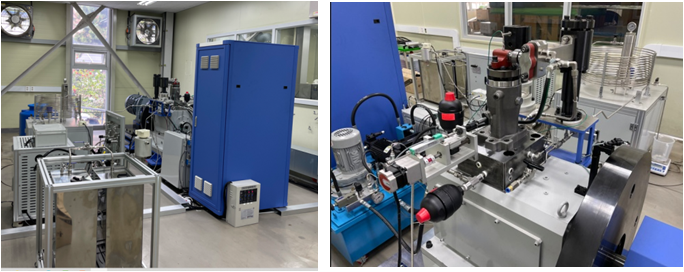

본 시험기는 선박용 중속 저인화점 연료엔진의 분사기 (Fuel Injection Pump)의 구동토크 및 유량특성, 분사압력 및 분사율 측정을 위한 Test Rig이다. 이를 위해 AC Geared Motor 및 캠박스, 토크미터로 구성된 FIE 펌프구동장치와 Rail 분사압력측정을 위한

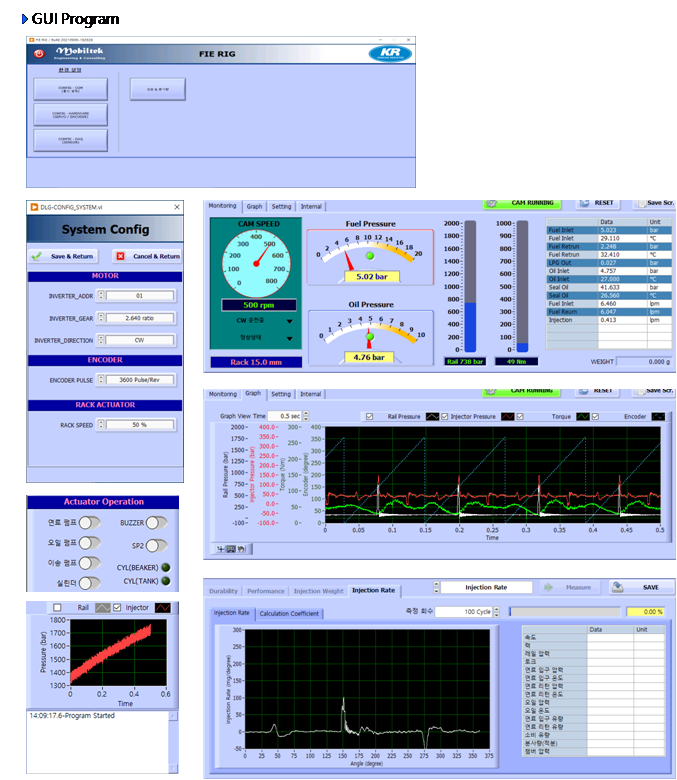

Piezo Pressure Sensor, 분사량 및 분사율 측정장치 등 측정시스템과 윤활오일 및 연료 공급 및 온도 조정장치, Sealing 오일공급장치 등 H/W로 구성된다. 또한, 측정/제어/모니터링을 위한 PCI based Control system과 LabVIEW GUI Test 프로그램으로 구성된다.
|
| |
|
 |
|
| |
|
| |
|
| |
|
|
| |
|
|
;)
;)
;)
