MT 3136 : 스로틀 바디 내구시험기 (Throttle Body Durability Tester) |
|
 |
■ 제품 설명
본 장비는 자동차용 Throttle Body의 작동 내구 시험 설비로 서브모터 2개조에 각 6EA의 Throttle Body가 장착되어 Throttle angle값을 사용자가 설정, 사이클 반복 시험이 가능한 장비이다.
Throttle Body 반복시험에 따른 TPS의 출력전압, 접촉저항, Cable Force 측정 등 성능 시험 기능과 반복 작동 내구 시험 기능이 GUI 운영 프로그램에 의해 시험 자동화가 가능하도록 구성하여 작동
내구 시험을 신뢰성 있게 수행 하는 Test Bench이다.

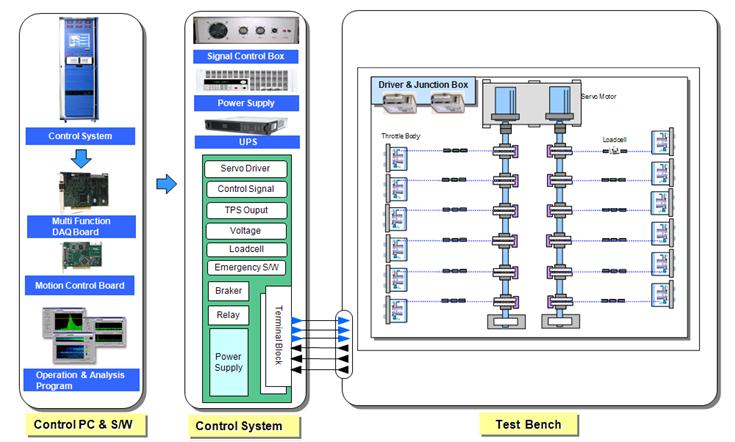

■ 구성 및 기능
- 서보모터 제어를 통한 Throttle Body 개도제어
- 서보모터 2 set 적용 및 각 서보모터에 Throttle Body 6 ea 장착 및 구동제어

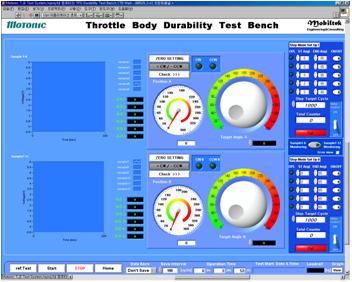

- Throttle Body 6 ea 씩 장착된 서모모터 2 set 개별 개도제어 기능 및 사용자 설정기능
- TPS 성능측정 기능 (개도 변화에 따른 TPS 출력특성, 히스테리시스, 접촉저항 등)

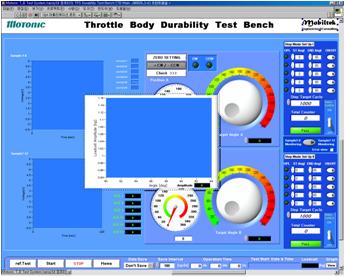

- Cable Force 측정기능 (시료별 선택적으로 Cable force 측정기능 및 손쉬운 탈 부착 지그구성)

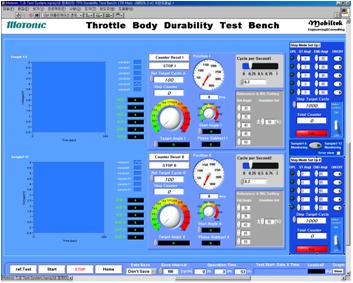

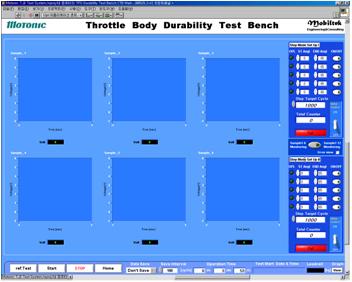

- GUI 운영프로그램에 의한 전체 시료 모니터링 기능 및 개별시료 확대모니터링기능
- 시험중 Test 시료 NG 판정기능 및 data저장기능
- 시료 12 ea 동시시험기능 및 실시간 모니터링 기능
- 초당 3회 이상의 시료개폐 제어기능 및 Data 저장기능
|
| |
|
 |
|
| |
|
| |
|
| |
|
|
| |
|
|
;)
;)
;)
;)
;)
;)
