파워트레인 시험계통
MT 3122-1 : 엔진 밸런스샤프트 소음진동 시험기 (Engine Balance Shaft Sound & Vibration Test System)

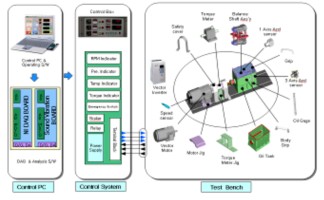

본 장비는 자동차용 엔진의 Secondary Balance Shaft의 진동 및 소음 시험을 위한 시험 장치로써 모터 및 인버터로 구성된 구동 장치부, B/shaft의 윤활을 위한 오일 펌프, 온도, 압력 조정장치로 구성된 오일공급장치부, 진동 및 소음 측정과 모터 제어 등을 위한 측정 및 제어시스템부, B/Shaft 장착을 위한 장착 Jig와 Test Bed로 구성된 Test Chamber로 구성되어 있다

본 장비는 자동차용 엔진의 Secondary Balance Shaft의 진동 및 소음 시험을 위한 시험 장치로써 모터 및 인버터로 구성된 구동 장치부, B/shaft의 윤활을 위한 오일 펌프, 온도, 압력 조정장치로 구성된 오일공급장치부, 진동 및 소음 측정과 모터 제어 등을 위한 측정 및 제어시스템부, B/Shaft 장착을 위한 장착 Jig와 Test Bed로 구성된 Test Chamber로 구성되어 있다

- 벡터모터 구동시스템에 의한 Balance Shaft 정밀 속도 구현
- Balance Shaft 성능 및 내구시험을 위한 전용 Install Fixtures 및 엔진 블록을 모사한 주물 Base의 Test Case 구성
- Balance Shaft 소음 측정시 구동부에 의한 진동 및 소음 차단을 위한 소음챔버 및 Test Bed 채용
- Balance Shaft 오일 공급 압력 및 온도 제어를 위한 공냉식 Type 오일 공급 장치 채용 (-20 ~ 150℃)
- 고속 다채널 Dynamic Acquisition Board에 의한 Dynamic Signal 측정 (가속도 11ch, 소음 1 ch)
- Balance Shaft 가감속 및 정속시험 모드 사용자 설정기능(성능시험)
- Balance Shaft 회전수 및 운전시간 스텝 설정 및 사이클 사용자 설정기능(내구시험)
- 운영 프로그램상에서 B/Shaft 회전수, 구동시간 등의 제어인자 실시간 디지털 Display.
- 운영 프로그램상에서 가속도, 소음 등의 측정인자 실시간 그래픽 Display.
- 각부의 측정 Data는 사용자가 정의한 Save Time, Save Interval, Save Format으로 저장.
(Excel, Text, JPG, HTML Format Type으로 저장)
- 실험 결과에 대한 Report 작성 기능 u고정밀 Torque Meter에 의한 B/Shaft 부하 Torque 측정
- 가속도 센서 및 마이크로 미터 Sensitivity Auto Calibration 기능.
- Analysis 모드
- RPM vs Frequency 분석 기능
- RPM vs Sound Pressure Level 분석 기능
- Time vs Frequency 분석 기능
- Time vs Order Map 분석 기능
- Time vs Toque 분석 기능
- Time vs Sound Pressure Level 분석 기능
- Order vs RPM 분석 기능
